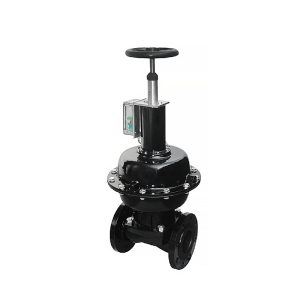

EG6K41W/J/F46 英标气动隔膜阀(常开式)

马上咨询

客服电话 13968971151

技术规范Technical specificastion

设计与制造Designandmanufacture:Bs5156

结构长度Face to facedimension:Bs5156

法兰连接尺寸Connection dimension of flange:BS4504、DIN2532、

JISB2212 ANSIB16.1ISO2004

部件列表Componentlist:

部件材料Component Materials:

阀体：铸铁、球墨铸铁、碳钢、不锈钢阀盖：铸铁、球墨铸铁、碳钢、不锈钢衬里：无衬里、氟塑料、橡胶

隔膜：氟塑料、橡胶阀瓣：铸铁、碳钢

气缸：铝合金、不锈钢、碳钢

气动薄膜：橡胶

阀杆：碳钢、不锈钢手轮：铸铁

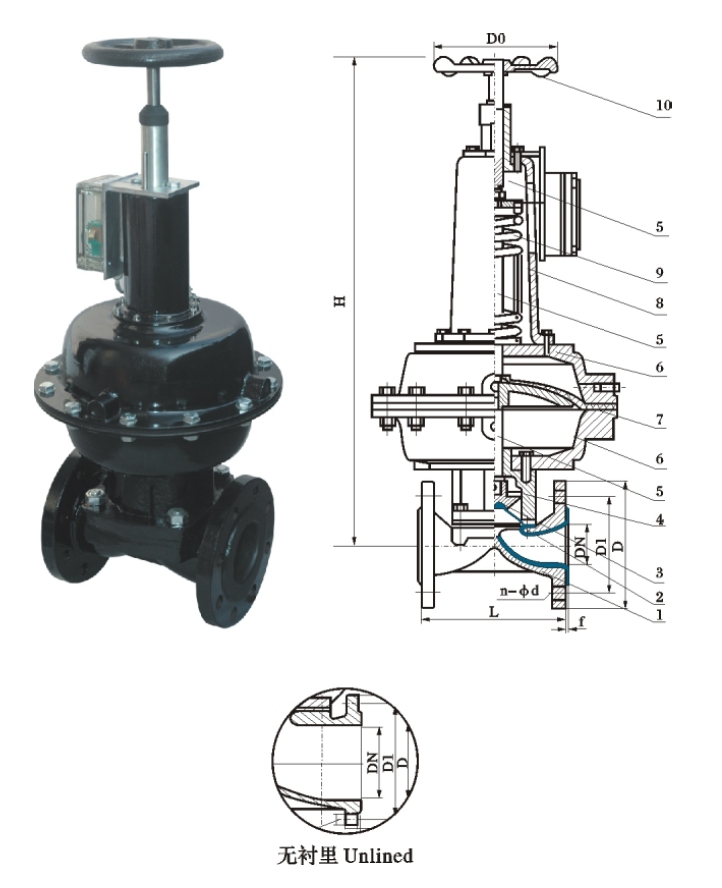

主要外形尺寸及重量Maindimensionsandweigh
公称通径Nominal DN		公称压力 Nomina pressureMpa	工作压力Working pressureMpa	mm	D mm	D mm	N-φdmm	F mm	H1 mm	DO mm	B mm	代号 Code mm	气源压力 Air pressure Mpa	气源接头 Air joint in	耗气量 Air consumption cm3	重量 Weightkg/kilos
mm	inch	公称压力 Nomina pressureMpa	工作压力Working pressureMpa	mm	D mm	D mm	N-φdmm	F mm	H1 mm	DO mm	B mm	代号 Code mm	气源压力 Air pressure Mpa	气源接头 Air joint in	耗气量 Air consumption cm3	重量 Weightkg/kilos
15	1/2"	1.6	1.6	108	95	65	4-13.5	2
20	3/4”			117	105	75	4-13.5	2	343	140	168	68	0.3	1/8	163.87	6.3
25	1"			127	115	85	4-17.5	2	345	140	168	68	0.3~0.4	1/8	196.65	7.3
32	11/4'			146	140	100	4-17.5	2	363	140	260	68	0.3~0.4	1/8	229.4	8.3
40	11/2*			159	150	110	4-17.5	2	430	140	260	69	0.3~0.4	1/4	1458.7	14.3
50	2"			190	165	125	4-17.5	2	575	140	260	70	0.3~0.4	1/4	3162.	26
65	21/2'		1.0	216	185	145	4-17.5	2	588	140	260	70	0.3~0.4	1/4	3243	30.8
80	3"			254	200	160	8-17.5	2	769	165	425	71	0.4~0.5	3/8	6636.8	64.9
100	4"			305	220	180	8-17.5	2	816	280	425	71	0.4~0.5	3/8	6948	70.3
125	5“			356	250	210	8-17.5	3	820	280	425	71	0.4~0.5	3/8	7374.2	80.7
150	6”			406	285	240	8-22	3	920	280	549	72	0.5	3/8	10652	131.2
200	8"		1.0	521	340	295	8-22	3	1010	280	549	72	0.6	3/8	16715	212
250	10"		1.0	635	395	350	12-22	5
