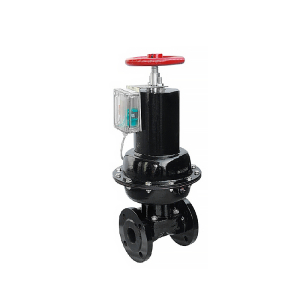

技术规范Technicalspecificastion
设计与制造Design and manufacture:Bs5156
结构长度Facetofacedimension:Bs5156
法兰连接尺寸： Connection dimension of flange:BS4504、
DIN2532、JISB2212、ANSIB16.1ISO2004

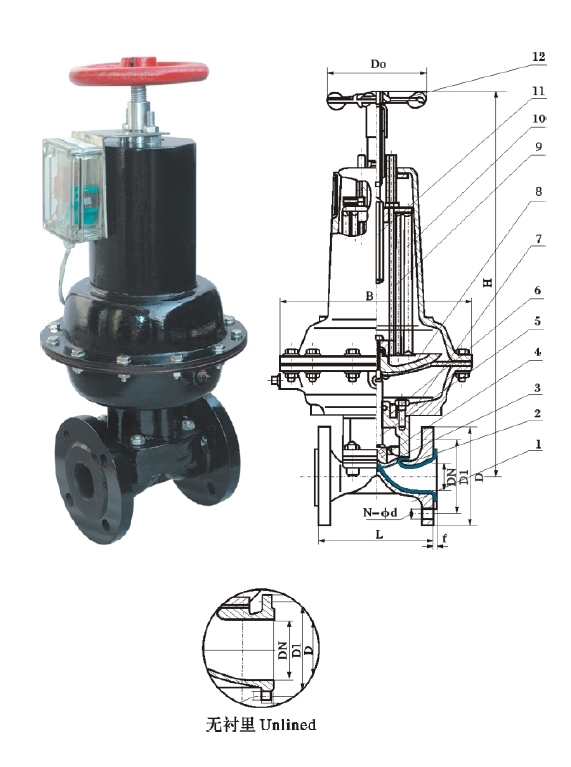

部件列表Componentlist | ||
阀体 | Body | |
2 | 阀体衬里 | Bodylining |
3 | 隔膜 | Diaphrgm |
4 | 阀瓣 | Disc |
5 | 下阀杆 | LowerStem |
6 | 阀盖 | Bonnet |
7 | 气缸 | Cylider |
8 | 气动薄膜 | Pneumatic diaphragm |
9 | 弹簧 | Spring |
10 | 气缸盖 | Cylindercover |
11 | 上阀杆 | Upperstem |
12 | 手轮 | Handwheel |
部件材料ComponentMaterials:
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、氟塑料、橡胶
隔膜：氟塑料、橡胶
阀瓣：铸铁、碳钢
气缸：铝合金、不锈钢
气动薄膜：橡胶
阀杆：碳钢、不锈钢
手轮：铸铁
主要外形尺寸及重量Maindimensionsandweight | ||||||||||||||||
公称通径NminalDN | 公称压力Nominalpressure Mpa | 工作压力Working pressureMpa | L mm | D mm | D1 mm | N-φdmm | F mm | H1 mm | DO mm | B mm | 代号 Code mm | 气源压力 Air pressure Mpa | 气源接头 Air joint IN | 耗气量 Air consumption cm3 | 重量 Weight kg/kilos | |
mm | inch | |||||||||||||||
15 | 1/2" | 1.6 | 1.6 | 108 | 95 | 65 | 2 | |||||||||
20 | 3/4" | 117 | 105 | 75 | 4-13.5 | 2 | 120 | 168 | 61 | 0.3 | 1/8 | 163.87 | 7.2 | |||
25 | 1" | 127 | 115 | 85 | 4-13.5 | 2 | 394 | 120 | 168 | 61 | 0.3~0.4 | 1/8 | 196.65 | 8.9 | ||
32 | 11/4' | 146 | 140 | 100 | 4-17.5 | 2 | 400 | 120 | 168 | 61 | 0.3~0.4 | 1/8 | 229.4 | 10.6 | ||
40 | 11/2' | 159 | 150 | 110 | 4-17.5 | 2 | 485 | 165 | 260 | 62 | 0.3~0.4 | 1/4 | 1425.7 | 19.5 | ||
50 | 2" | 190 | 165 | 125 | 4-17.5 | 2 | 635 | 165 | 318 | 63 | 0.3~0.4 | 1/4 | 2284.1 | 34.9 | ||
65 | 21/2 | 1.0 | 1.0 | 216 | 185 | 145 | 4-17.5 | 2 | 650 | 165 | 318 | 63 | 0.3~0.4 | 1/4 | 3048 | 39.9 |
80 | 3" | 254 | 200 | 160 | 8-17.5 | 2 | 660 | 165 | 318 | 63 | 0.4~0.5 | 1/4 | 3244.7 | 51.9 | ||
100 | 4" | 305 | 220 | 180 | 8-17.5 | 2 | 816 | 280 | 425 | 64 | 0.4~0.5 | 3/8 | 6964.5 | 93.2 | ||
125 | 5" | 356 | 250 | 210 | 8-17.5 | 3 | 825 | 280 | 425 | 64 | 0.4~0.5 | 3/8 | 7439.7 | 105.3 | ||
150 | 6" | 406 | 285 | 240 | 8-22 | 3 | 1013 | 356 | 549 | 65 | 0.5 | 3/8 | 14912 | 184.5 | ||
200 | 8" | 0.4 | 521 | 340 | 295 | 8-22 | 3 | 1300 | 483 | 749 | 66 | 0.6 | 1/2 | 49161 | 407.4 | |
注：
1.气动隔膜阀门尚可附装反馈信号、限位器或定位器，以适应自控、程控或调节流量的需要。
2.气动阀门的反馈信号采用无触点传感技术。
3.采用薄膜式气缸替代活塞式气缸，排除了活塞环易损漏而导致无法启闭阀门的弊端。
4.当气源发生故障时，可操作手轮使阀门开启。
